obecné

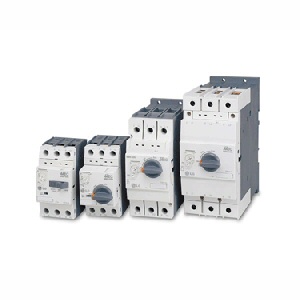

Motorové spouště LS typ Meta-MEC MMSs jsou vhodné především pro spínání a ochranu 3-fázových indukčních motorů do 45kW při 400V AC a pro zatížení s jmenovitým proudem do 100 A.

Typy

- MMS32S, MMS32H, MMS63S, MMS63H, MMS100S, MMS100H

Rozsah

ZÁKLADNÍ TECHNICKÉ Hodnoty

Celý rozsah do 100 A.

Proudové odstupňování (ampérový rámec): 32, 63, 100AF
Jmenovité provozní napětí: 1000 V (690V for MMS-32)
Jmenovitá frekvence: 50/60Hz
Jmenovité izolační napětí (Uimp): 8kV (6kV for MMS-32)
Kategorie: A, AC3
Okamžitý zkrat: 13 x le max
Rozsah provozních teplot: -20 až +60 °C

Selektivita

Široká selektivita a vysoká zkratová odolnost

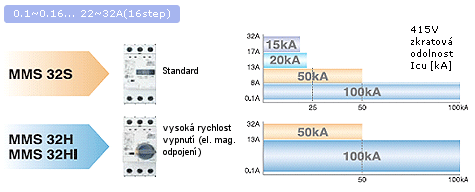

32 AF (0,1~32 A)

Icu @ 415 V AC

Max 100 kA

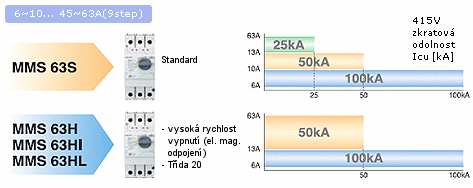

63 AF (6~63 A)

Icu @ 415 V AC

Max 100 kA

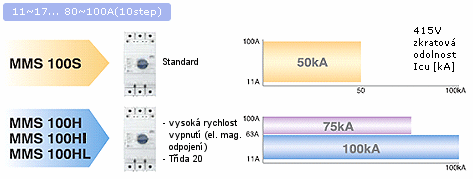

100 AF (11~100 A)

Icu @ 415 V AC

Max 100 kA

Funkce

Vlastnosti

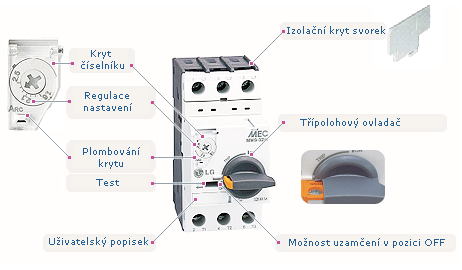

Uživatelsky příjemný design
1. Všechny údaje pro výchozí nastavení jsou popsány velkými písmeny

2. Nastavení proudu pomocí otočného regulátoru má ochranný průhledný kryt s možností zaplombování
2. Uživatelský popisek - přímo na tělese přístroje
3. Možnost blokace pomocí ručního visacího zámku - pro pozici OFF (vypnuto)

4. Otočný spínač (mimo typu 32S)  tři polohy: ON - OFF - TRIP

5. Má zařízení pro TRIP test - možnost testování ochranné funkce
6. Vysoká izolační schopnost - také pomocí přídavného krytu

7. Krytí IP 20 = svorka je chráněná před dotykem prstem

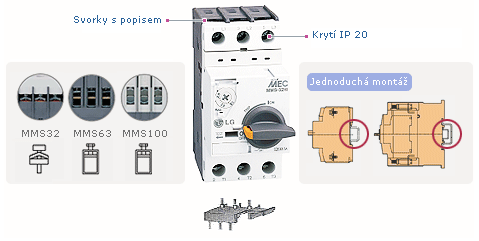

montáž a připojení

1. Svorky jsou uzpůsobeny přenášeným výkonům
2. Upevnění na standardní 35mm nebo 75mm DIN lišty nebo také pomocí šroubů

3. Svorka je chráněná před dotykem prstem - IP 20

4. Možnost adaptéru (připojovací balíček s mini magnetickým stykačem)

Příslušenství

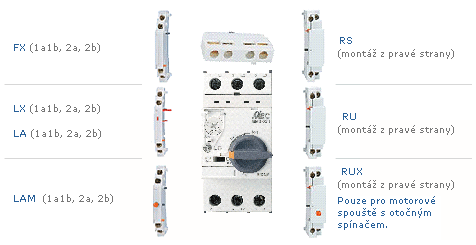

PŘÍSLUŠENSTVÍ

1. Čelní pomocný vypínač (kontakt)

2. Boční pomocný vypínač (kontakt)

3. Boční alarmový vypínač (kontakt)

4. Boční odsunovací pojistka

5. Boční podpěťová pojistka

6. Boční podpěťová pojistka s 2NO vypínačem



Příslušenství může být
jednoduše připojeno
bez použití nástrojů.
