Oscilogramy a grafy charakteristik

Obsah:

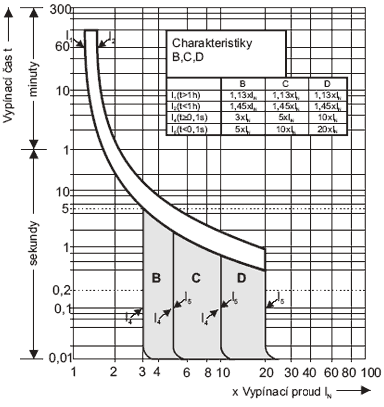

• Graf charakteristik
• Průběh napětí a proudu při zkratu "O"
• Průběh napětí a proudu při zkratu "CO"
• Průběh napětí a proudu při zkratu "CO" u jednoho z nejlepších konkurenčních jističů
• Srovnávací graf jističů BONEGA® P-E-P při zkratu "CO"

Graf charakteristik:

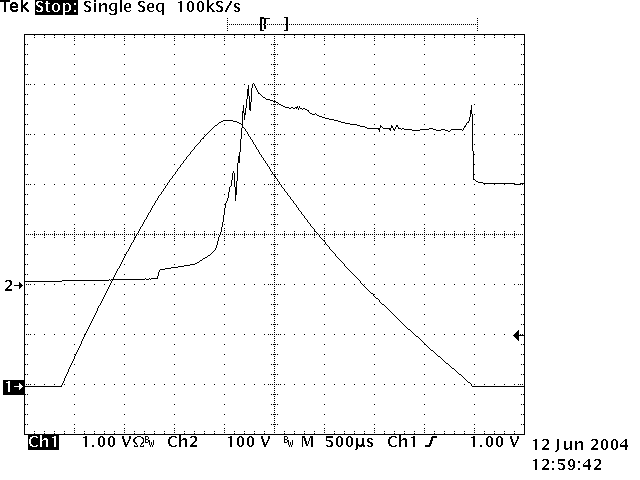

Průběh napětí a proudu při zkratu "O" v závislosti na čase u jističe BONEGA® P-E-P 10 J (63 A)

kde jeden dílek na vodorovné ose = 0,5 ms

Z grafu č.1 vyplývá, že rychlost vypnutí jističe je 4 ms, při velmi příznivém průběhu napětí.

Vysvětlivka: pozice "O" je stav, kdy je jistič zapnutý a do zkratu jej dostáváme impulsem z vlastního elektrického okruhu (například vypínačem)

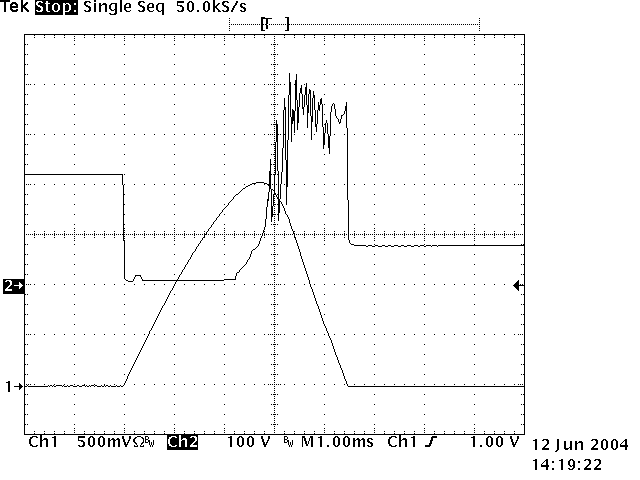

Průběh napětí a proudu při zkratu "CO" v závislosti na čase u jističe BONEGA® P-E-P 10 J (63 A)

kde jeden dílek na vodorovné ose = 1 ms

Z grafu č.2 vyplývá, že rychlost vypnutí jističe je 4,5 ms, při velmi příznivém průběhu napětí.

Vysvětlivka: pozice "CO" je stav, kdy je jistič vypnutý a zapíná se do zkratu, který je v samotném elektrickém okruhu

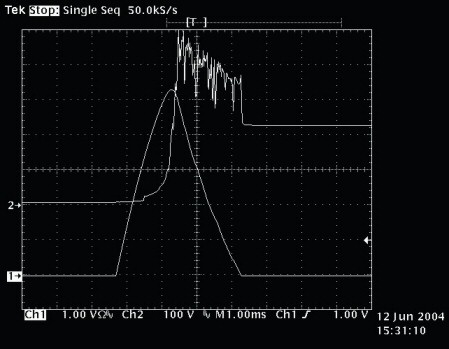

Průběh napětí a proudu při zkratu "CO" v závislosti na čase u jednoho z nejlepších konkurenčních jističů

kde jeden dílek na vodorovné ose = 1 ms

Z grafu č.3 vyplývá, že rychlost vypnutí jednoho z nejlepších konkurenčních jističů je 10 ms, což je více jak dvojnásobný čas oproti jističům BONEGA® P-E-P (graf č.4), navíc při velmi nepříznivém průběhu napětí.

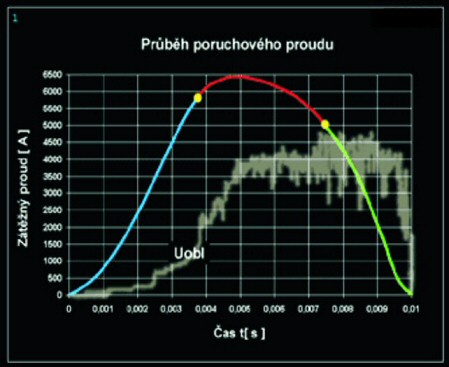

Průběh napětí a proudu při zkratu "CO" v závislosti na čase u jističe BONEGA® P-E-P 10 J (63 A)

které je pro přesné srovnání provedeno ve stejném měřítku jako graf č.3

(jeden dílek = 1 ms)
