Pomocné signalizační kontakty k jističům BONEGA® P-E-P

K čemu je tedy dálková signalizace poruchy dobrá?

1. Do různých řídících velínů či do samotného rozvaděče lze dostat informaci o třech situacích v daném elektrickém obvodu:

• a) bezporuchový stav
• b) porucha
• c) ruční vypnutí

Forma informace může být například v podobě světelných či akustických kontrolek. Viz videoukázka: http://www.youtube.com/watch?v=BR2RTOljueE

2. Pro spouštění nových povelů pro různé řídící systémy:

• a) řídící systém může v případě poruchy spustit alarmové kroky
• b) pokud dojde jen k ručnímu vypnutí jistícího přístroje BONEGA může reagovat řídící systém jen například na ruční servisní zásah, atd..

Jiné jistící přístroje, které mají jen signalizační funkci zapnuto a vypnuto neumožní tedy pro řídící systém rozlišit poruchu od ručního vypnutí.

Jak dálková signalizace odlišuje ruční vypnutí a reakci na poruchu v obvodu?

Nový pomocný kontakt zaznamenává tři mechanické pozice přístrojů a přenáší je dál.

Jednotlivé stavy jistících přístrojů BONEGA ukazuje následující schéma:

1. V případě vypnutí jistících přístrojů BONEGA®  uživatelem se páčka přesune z nejhornější polohy ZAPNUTO (3 = ON) do krajní spodní polohy VYPNUTO (2=OFF). Opětovné sepnutí je pak přímé z polohy OFF do polohy ON.

2. Přístroje BONEGA®  dokáží však jako PRVNÍ NA SVĚTĚ signalizovat poruchu v obvodu způsobenou zkratem, tepelným přetížením či překročení hranice reziduálního proudu. Páčka v takovém případě spadne pouze do středové polohy. Při posunování páčky nahoru neklade žádný odpor a může vyvolat dojem vadné mechaniky. NEJEDNÁ SE VŠAK O PORUCHU samotného přístroje!!! Tento stav má za úkol upozornit uživatele, že ochranný systém musel reagovat na vnější událost. V takovém případě je třeba hledat příčinu. Tato unikátní funkce je také výhodná pro elektro údržbáře, kteří tak dokážou rychle zjistit, zda k vypnutí došlo svévolně obsluhou (vynucená "přestávka" = předstírání poruchy) nebo skutečnou poruchou. Tyto tři mechanické pozice (funkce) přístrojů tedy de facto zaznamenává  nový pomocný signalizační kontakt a přenáší je dál. K pochopení je vám k dispozici i krátké video na stránce www.youtube.com/bonegasro (část RCBO)

Pro které přístroje BONEGA je možné pomocný signalizační kontakt využít?

A.  Jistící přístroje:

•  Jističe BONEGA PEP-6J (6 kA, 1-63 A)
•  Jističe BONEGA PEP-10J (10 kA, 1-63 A)
•  Jističe BONEGA PEP-30J (30 kA, 20-125 A)
•  Jednomodulové jističe s odpínáním N vodiče BONEGA PEP-6DPN (6 kA, 6-40 A)
•  Proudové chrániče magnetické BONEGA PEP-10P63 (10 kA, 6-63 A)
•  Proudové chrániče elektronické BONEGA PEP-10P63e (10 kA, 6-63 A)
•  Proudové chrániče magnetické BONEGA PEP-10P100 (10 kA, 63-100 A)
•  Jednomodulové proudové chrániče s nadproudovou ochranou BONEGA PEP-10PJe (10 kA, 1-63 A)
•  Dvoumodulové proudové chrániče s nadproudovou ochranou BONEGA PEP-10PJ (10 kA, 1-63 A)
•  Dvoumodulové proudové chrániče s nadproudovou ochranou BONEGA PEP-15PJ (15 kA, 1-63 A)

B.  Modulové vypínače

U vypínačů  však z principu jejich funkce signalizuje pomocný kontakt pouze pozici zapnuto a vypnuto:

• Modulové vypínače BONEGA PEP-10V63 (10kA, 6-63 A)
• Modulové vypínače BONEGA PEP-10V125 (10kA, 63-125 A)

Technické parametry

• šířka pomocného kontaktu je 1 modul = 17,8 mm
• obsahuje kontakty signalizující tyto stavy:
  • sepnuto
  • porucha
  • vypnuto
• zatížení kontaktů napětím:  0 až 230V
• jsou určeny pro střídavý (AC) i stejnosměrný (DC) proud:

  • pro AC 12:
    • do 240V maximálně 6A
  • pro DC 12:
    • do 130V maximálně 1A
    • do 48V maximálně 2A
    • do 24V maximálně 6A
• na sebe lze navázat i více
• vyráběny jsou podle normy IEC 60947-5-1

Schema zapojení:

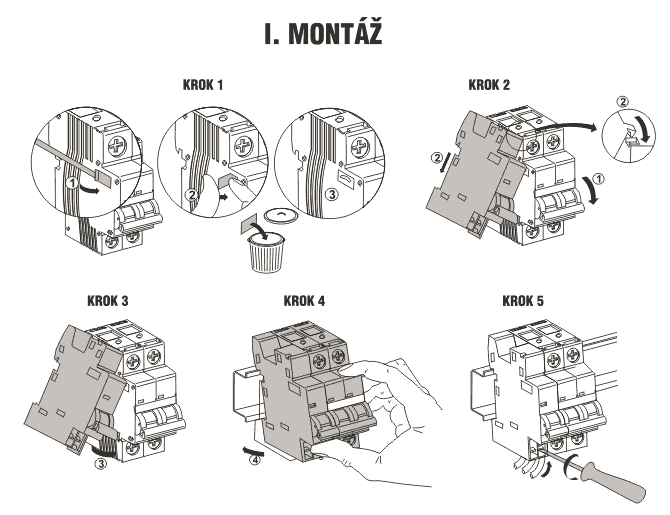

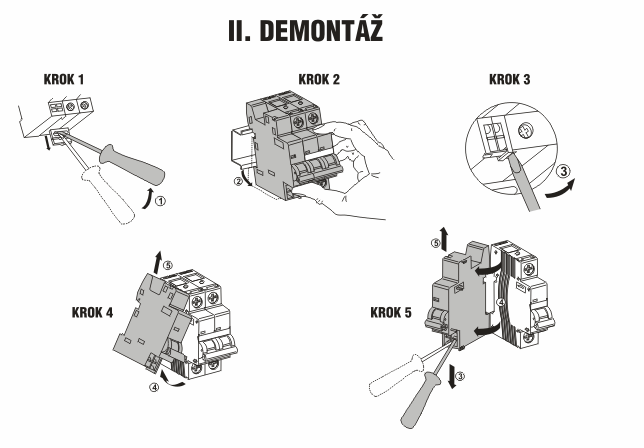

Montáž

» Stáhnout montážní návod v PDF
