Napěťové vypínací spouště - vyrážecí cívka (pro dálkové vypínání)

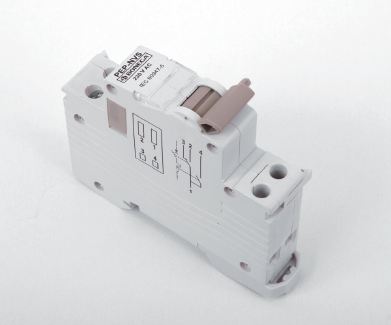

TYP 1: NAPĚŤOVÉ VYPÍNACÍ SPOUŠTĚ PEP-NVS pro modulové přístroje BONEGA řady PEP

• šířka je 1 modul (17,8 mm)
• umožňují vypnout jistič z libovolného místa
• přivedením napětí na cívku spouště
• vyrobeno podle normy IEC 60947-5

Schéma

TYP 2: NAPĚŤOVÉ VYPÍNACÍ SPOUŠTĚ PEP-NVS+PK s pomocnými signalizačními kontakty pro modulové přístroje BONEGA řady PEP

• šířka je 1 modul (17,8 mm)
•  umožňují vypnout jistič z libovolného místa přivedením napětí na cívku spouště
• současně signalizuje stavy přístroje:
  • a) sepnuto
  • b) porucha
    c) vypnuto
• vyrobeno podle normy IEC 60947-5

Schéma

Testování

Uvedený příklad platí pro napětí 230V, ovšem procentický výpočet a testování je shodné i pro 24V, 48V, atd..

• a) modul napěťové (vyrážecí) spouště se připojí k jističi (chrániči, atd..)
• b) na cívku napěťové (vyrážecí) spouště se přivede napětí 70% = 161V a jistič musi vypnout
• c) na cívku napěťové (vyrážecí) spouště se přivede napětí 110% = 253V a jistič musí vypnut

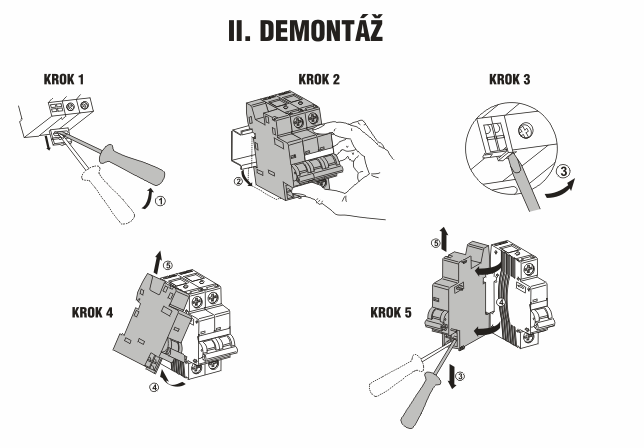

Montáž

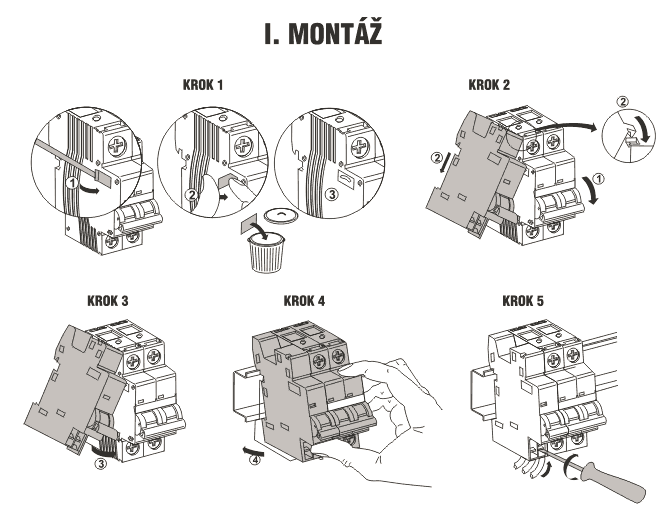

» Stáhnout montážní návod v PDF
