Podpěťové vypínací spouště - podpěťová cívka (pro dálkové vypínání)

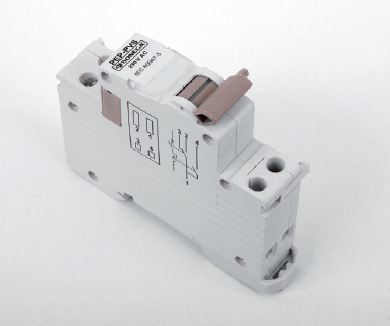

TYP 1: PODPĚŤOVÉ VYPÍNACÍ SPOUŠTĚ PEP-PVS pro modulové přístroje BONEGA řady PEP

• šířka je 1 modul (17,8 mm)
• umožňuje automatické vypnutí připojeného přístroje
• při poklesu napětí
• zabrání opětovnému zapnutí jističe není-li
• podpěťová spoušť pod napětím
• vyrobeno podle normy IEC 60947-5
• spotřeba 4W

Schéma

TYP 2: PODPĚŤOVÉ VYPÍNACÍ SPOUŠTĚ PEP-PVS+PK s pomocnými signalizačními kontakty pro modulové přístroje BONEGA řady PEP

• šířka je 1 modul (17,8 mm)
• umožňuje automatické vypnutí připojeného přístroje při poklesu napětí
• zabrání opětovnému zapnutí jističe není-li podpěťová spoušť pod napětím
• spotřeba 4W
•  současně signalizuje stavy přístroje:
  • a) sepnuto
  • b) porucha
  • c) vypnuto
•  vyrobeno podle normy IEC 60947-5

Schéma

Testování podpěťové vypínací spouště podle normy

Uvedený příklad platí pro napětí 230V, ovšem procentický výpočet a testování je shodné i pro 24V, 48V, atd..

• a) modul podpěťové spouště se připojí k jističi (chrániči, atd..)
• b) na cívku podpěťové spouště se přivede napětí 35% = 80,5V a jistič nesmí jít zapnout
• c) zvýšíme napětí na 85% = 195,5V a jistič musí jít již zapnout
• d) zvýšíme napětí na 110% = 253V a jistič musí jít zapnout
• e) postupně snižujeme napětí na 70% = 161V a jistič nesmí vypnut
• f) postupne snižujeme napětí na 35% = 80,5V, přičemž jistič musí v rozmezí snižování napětí ze 70% = 161V na 35% = 80,5V vypnut

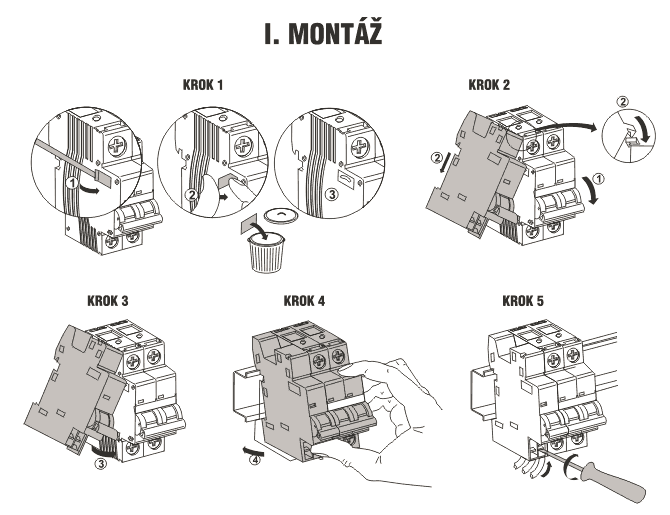

Montáž

» Stáhnout montážní návod v PDF
