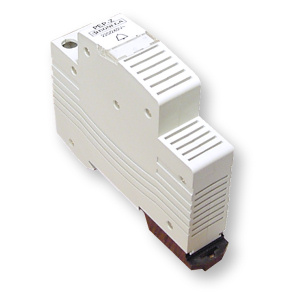

Modulové zvonky BONEGA® P-E-P 230Z

Obsah stránky

1. Základní údaje

2. Montáž

3. Snadné připevnění i na rovnou plochu bez DIN lišty

4. Technické parametry

Další informace

Zvuk zvonku

Ceník ke stažení

Protokol akustického měření

Graf akustického měření

Certifikáty

O krytí IP

Odborné dotazy

Kde nakoupit výrobky BONEGA

Dodavatelské podmínky

Jak nakupovat

základní údaje

A - uživatelský popisek přímo na tělese zvonku

Montáž

Připojuje se na DIN lištu.

Přehrát animaci

Modulový zvonek je vybaven průhlednou odklápěcí krytkou s aretací v horní otevřené poloze (aby při popisování samovolně nepadala). Pod ni je možné do ohraničených výřezů (6,2 x 15,4 x 0,3 mm) vložit dvouřadý text s uživatelským popisem. Lze také psát přímo na plastovou plochu.


» Stáhnout uživatelské popisky k úpravě a vytištění

snadné připevnění i na rovnou plochu bez DIN lišty

Nebudete mít problém s upevněním
ani ve starých rozvaděčích.

Především při opravách ve starých rozvaděčích oceníte možnost uchycení modulových zvonků BONEGA® P-E-P na rovnou plochu bez použití DIN lišty. Tato varianta nevyžaduje žádnou úpravu.



Princip:

  1. Do rovné plochy našroubujte na požadované místo šroub s plochou hlavou a nechte jej 5 mm nedošroubovaný od plochy.
  2. Na takto připravený šroub nasuňte zvonek, kde je k tomu účelu v horní části uzpůsobený výřez
  3. Ve spodní části zasuňte aretační západku do krajní "zavřené" polohy a otvorem v této západce zvonek druhým šroubem připevněte k rovné ploše.

 Takto vytvořené spojení je neobyčejně pevné.



Technické parametry

Technické parametry

Jmenovité napětí Un 230 V, 24 V, 12 V, 8 V (AC 50/60 Hz)
Tolerance jmenovitého napětí -14% až + 6%
Příkon 5,5 VA
Krytí IP 20
Měření hluku

Protokol akustického měření

Graf akustického měření

Bezjiskrové Ano
Norma EN 61558-1:1997
EN 61558-2-8:1998
