Stavební materiál >> Polykarbonátové komůrkové desky Lexan® Thermoclear®

I. OBECNÉ

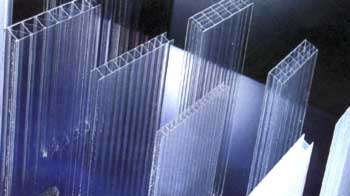

1. LEXAN® Thermoclear®

Tepelně izolační vlastnosti a výborné optické vlastnosti při nízké hmotnosti, to jsou hlavní důvody proč se těší tyto komůrkové polykarbonátové desky tak velké oblibě. Nesmírně důležité pro jejich použití je i zachování fyzikálních a mechanických vlastností v širokém teplotním rozmezí od –40 °C do +120 °C. Desky jsou standardně u většiny typů opatřeny koextrudovaným ÚV filtrem , který zabraňuje pronikání ÚV záření. To znamená, že chrání nejenom materiál samotný, ale i materiál za ním a tím zabraňuje degradaci materiálů.

Lexan® Thermoclear®  (dále jen Lexan®) je obchodní název pro vícevrstvé stabilní plotny z polykarbonátu Lexan.  Jeho výrobce - General Electric Plastics - zaujímá ve světě vedoucí postavení v oblasti výroby technických plastů. Lexan® vyvinul ve svých špičkově vybavených výzkumně-vývojových pracovištích na základě důkladného prozkoumání potřeb trhu. Praktické zkušenosti dokázaly, že plotny Lexan® dokážou velmi optimálně řešit problémy v průmyslu, stavebnictví, zemědělství i v jiných oblastech, při střešních světlících, tepelně izolačním prosvětlení bočních stěn a podobně, kde je třeba oddělit dvojí prostředí při zachování propustnosti světla a bez potřeby přímého výhledu.

Plotny jsou vyrobeny z vysoce kvalitního termoplastického materiálu firmy General Electric Plastics, z polykarbonátu Lexan. Speciální povrchová úprava ochrana proti ultrafialovému (ÚV) záření - zpomaluje stárnutí a zachovává optické a fyzikální vlastnosti bez viditelných změn i po letech. Typy LT2UV jsou již oboustranně chráněny proti ÚV záření.

Dutinkové desky Lexan® jsou vyninuty především pro venkovní použití. Ochranná ÚV-vrstva je slévána se základem ihned při výrobě. Mimo jediného typu desek je vždy na obou stranách desky a poskytuje dutinkovým deskám dlouhodobou a účinnou ochranu proti vlivu slunečního ÚV záření a tím i stárnutí. Kromě toho zajišťuje vysoké mechanické hodnoty a rázovou pevnost.

2. záruky

Při dodržení správné manipulace, předepsaných montážních podmínek a ošetření materiálu poskytuje výrobce na plotny Lexan® záruku 10 let. Záruka se vztahuje na následující optické a fyzikální vlastnosti:

• žloutnutí

• stárnutí (křehnutí)

• krupobití do velikosti krup 20 mm

• další podrobnosti jsou z důvodu velikosti uvedeny na samostatné stránce

3. barvy

• čirá (transparentní - průhledný) - číslo 112

• opál(mléčný odstín) - číslo 82995

• bronzl (kouřový odstín) - číslo 515055

• Venetian – povrch desek je z vnitřní strany pokryt býlími pásky o šířce cca 4 mm s mezerou cca 1 mm

• SolarControl – povrch desek je z vnitřní (interierové) strany pokryt bílošedou jemnou strukturou

• čirá SG – povrchu lze srovnat se strukturovaným sklem

4. způsob značení - pro příklad  typ:  LT2UV 16/3TS/2800 - 82995



LT2UV	16	3TS	2800	82995
Zkratka pro Lexan® Thermoclear®	Tloušťka stěny v mm	Typ struktury	Hmotnost v g/m2	Barva



Typ struktury	Řez strukturou	Typ desky	K - hodnota  W/m2/K-1
5X		LT2UV32/5X/3800	1,4
6RS		LT2UV25/6RS/3500	1,5
5RS		LT2UV20/5RS/3300	1,8
3X		LT2UV16/3X/2900	2,0
3TS		LT2UV16/3TS/2800	2,4
3TS		LT2UV10/3TS/2000	2,7
3RS		LT2UV10/3RS/1900	2,7
2RS		LT2UV10/2RS/1700	3,0
2RS		LT2UV8/2RS/1500	3,3
2RS		LT2UV6/2RS/1300	3,5
2RS		LT2C4,5/2RS/1000	4,0

5. sortiment - základní informace (podrobně viz technické listy jednotlivých typů)

A. Lexan® Thermoclear®

• tloušťka ploten: 4,5 , 6, 8, 10, 16, 20, 25, 32 mm

• základní rozměry ploten (mm): šířky - 980, 1200, 1250, 1490,  1600,2100,  délky - 6000, 7000, 13000

• typy struktury: LTC4,5/2RS/1000, LT2UV6/2RS/1300, LT2UV8/2RS/1300, LT2UV10/2RS/1700, LT2UV10/3X/2000, LT2UV10/3RS/1900, LT2UV10/3TS/2000, LT2UV16/3TS/2700, LT2UV16/3X/2900, LT2UV20/5RS/3300, LT2UV25/6RS/3500, LT2UV32/5X/3800,

• stručná charakteristika:

B. Lexan® Thermoclik TM

• tloušťka ploten: 40 mm

• základní rozměry ploten: šířky - 500 mm,  délky - 6000 mm nebo 7000 mm

• barvy: transparentní (112) nebo opál (82995)

• typy struktury:  LTC40/4RS/3600 a LTC40/4X/4000

• stručná charakteristika: tento typ v sobě spojuje kombinaci vynikajících vlastností komůrkových desek s velmi výhodným systémem instalace. Desky se k sobě aplikují způsobem pera a drážky. Je to velmi vhodný systém pro zasklívání svislých stěn a světlíků výrobních, skladovacích a sportovních hal, plováren s vynikající tepelnou izolací (K- hodnota = 1,7 a 1,5 a dobrou propustností světla.

C. Lexan® Thermoclear® Venetian

• tloušťka ploten: 10,16,20,32 mm

• základní rozměry ploten: šířka - 1250 mm, délka - 6000 mm

• typy struktury: LTV10/2RS/1700 - 112W, LTV16/3TS/2800 - 112W, LTV20/5RS/3300 - 112W, LTV32/5X/3800 - 112W

• stručná charakteristika:

D. Lexan® Thermoclear® Solar Control

• tloušťka ploten: 10,16,20,32 mm

• základní rozměry ploten: šířky - 980 mm a 1250 mm,  délka - 6000 mm

• typy struktury: LTC10/2RS/1700 SC, LTC16/3TS/2800 SC, LTC16/3X/2900 SC, LTC20/5RS/3300 SC, LTC25/6RS/3500 SC, LTC32/5X/3800 SC,

• stručná charakteristika:

   zpět na obsah

II. MOŽNOSTI POUŽITÍ

1. obecně

Dutinkové polykarbonátové desky LEXAN® nabízejí četné zajímavé vlastnosti, které předurčují  jejich použití:

• dobrá až velmi dobrá tepelná izolace

• vysoká propustnost světla a jeho rozptyl

• příznivý poměr mezi hmotností a zatižitelností

• dobrá tvarová stálost ve velmi širokém tepelném pásmu

• vysoký bezpečnostní faktor a obtížná rozbitnost

• velmi dobré požární vlastnosti

• hospodárná cena

2. venkovní použití

a) svislé obvodové konstrukce

• svislé prosvětlení stěn, okenních a dveřních otvorů v průmyslu a v zemědělství

• svislé prosvětlení opláštění sportovních hal a výstavních ploch

• svislé prosvětlení zimních zahrad, verand

• opláštění zastávek hromadné dopravy

• opláštění skleníků

b) střešní konstrukce

• šikmé střešní konstrukce (sedlové střechy a světlíky, přístřešky, spojovací chodby, pasáže, atd.)

• obloukové střešní konstrukce (obloukové střešní světlíky, atd.)

• prosvětlení fasád

• zastřešení bazénů

c) renovace

• renovace starých prosklených ploch

d) dodatečné tepelné izolace

• řešení dodatečné tepelné izolace u okenních a dveřních otvorů

• vytvoření další dělící prosvětlené plochy k již existující zasklené stěně

• skleníky (zkušenosti ze zemědělství poukazují na dosahování vyšších úrod než v běžných sklenících)

e) reklamní účely

• v reklamním průmyslu se osvědčilo použití desek pro výrobu bilboardů a to vzhledem k velkým rozměrům a tuhosti při současně nízké hmotnosti a obtížné rozbitnosti

f) protihlukové stěny

3. vnitřní použití

a) protihlukové stěny

b) vnitřní předěly místností (dělící příčky)

c) interiérové podhledy

   zpět na obsah

III. VLASTNOSTI

1. propustnost světla

Dutinkové polykarbonátové desky LEXAN® mají podle tloušťky a barevného odstínu propustnost světla od cca 83% do 31%. V důsledku vícekomorového systému dutinových desek a podle barevného poměru se získá ve viditelné části spektra z ostrého velmi příjemné měkké jasné nebo rozptýlené světlo.

2. tepelně izolační schopnost (přesné hodnoty u jednotlivých typů koeficientu "k - W/m-2.K-1" viz ceník)

Na základě vícevrstvé konstrukce a různých tlouštěk jsou tepelně izolační vlastnosti dobré až velmi dobré ve srovnání s jinými jednovrstvými zasklívacími materiály. Vykazují hodnoty k od 1,4 do 4,0 W/m-2.K-1.

Střešní světlíky průmyslových hal tvoří zpravidla 15% plochy střešního pláště. Boční skleněné stěny hal a zimních zahrad dosahují 50% a skleníky téměř 100% prosvětlené plochy. Přes běžné jednoduché prosklení uniká touto plochou velké množství tepelné energie.

Vícekomorové plotny vytvářejí v kanálcích tepelně izolační vzduchové vrstvy. Úspora drahé tepelné energie proti běžnému jednovrstvému sklu dosahuje až 50%. Náklady na vytápění výrazně poklesnou a uvnitř objektu vytvoříte příjemné prostředí s měkkým rozptýleným světlem pro lidi anebo optimální podmínky na pěstování náročných zemědělských kultur.

Použití desek LEXAN® také velmi vhodně řeší prosklené plochy z jednoduchého skla, které jsou ještě celkem zachovalé a byla by škoda je zlikvidovat. Druhé zasklení před nebo za existující skleněnou plochou umožní úsporu tepelné energie až 77%. Návratnost investice je při tomto způsobu zvlášť výhodná. Při druhém zasklení z vnitřní strany, tedy bez zatížení sněhem a větrem, je možno použít tenčí, to znamená i levnější materiály.

Ze širokého sortimentu ploten LEXAN® oceňují zákazníci v horkých klimatických podmínkách a uživatelé budov s velkoplošným prosklením na jižní straně světlopropustné plotny s bronzovým (kouřovým) zabarvením. Nahromaděné tepelné energii z přímého slunečního záření totiž stojí v cestě kromě vzduchové izolace ve vzduchových mezerách ploten i barevná přepážka. Při částečném snížení světelné propustnosti to umožňuje udržet vnitřní teplotu ve snesitelných mezích.

3. poloměr ohybu

Desky LEXAN® se mohou za studena ohýbat a umožňují tak rychlou montáž obloukových světlíků. Musí se ale ohýbat ve směru příček, ne napříč nimi. Nejmenší rádius tvoří 150-ti násobek tloušťky desky. Menší poloměry způsobují poškození vznikem napěťových trhlin. Konkrétní poloměry ohybu pro nejpoužívanější typy jsou následující:

Jednoduché ohýbání za studena vytváří projektantům a architektům téměř neomezené spektrum  použití těchto desek

4. tepelná roztažnost

Dutinkové desky LEXAN® mění vlivem teploty svou délku a šířku. Činitel délkové roztažnosti je 0,067 mm/m/oC. Tyto teplotně závislé rozměrové změny je nutné bezpodmínečně respektovat při konstrukční práci na stavbě.

5. rázová pevnost/lámavost

Tyto vlastnosti jsou u polykarbonátových dutinkových desek LEXAN® jedny z nejdůležitějších. Rázová pevnost je přibližně 200krát vyšší než u skla. Ze všech termoplastických a transparentních plastů je to se značným odstupem nejvyšší hodnota. Obzvlášť zajímavé je, že se tato hodnota mění vlivem teploty jen málo. Také toto platí jen u polykarbonátů. To znamená, že dutinkové desky jsou ideální pro transport, řezání, zpracování a opracování. Polykarbonátové desky se netříští, nedrolí a zabraňují tak zranění střepinami. Z praktického pohledu tedy desky vykazují výborná nárazuvzdornost. Plotny jsou tedy jen obtížně rozbitné a je při tom vyloučena možnost vzniku nebezpečných střepů.

6. provozní teplota

Dutinkové desky LEXAN® mohou být použity a zpracovány téměř ve všech tepelných rozmezích. Mechanické vlastnosti se nemění proto, že se provozní teplota pohybuje v širokém rozsahu a to od -40°C  do +120°C. Tyto mechanické vlastnosti se nemění ani po několika letech. Pro srovnání má PVC max. tepelné použití do +60°C  (krátkodobě) a Acryl +80°C . LEXAN® tedy může být použit a zpracováván téměř ve všech tepelných rozmezích.

7. požární vlastnosti

Vícevrstvé dutinkové desky LEXAN® jsou v závislosti na tloušťce těžce vznětlivé nebo normálně vznětlivé (DIN 4102). Zápalná teplota 450°C je velmi vysoká a v případě požáru nevznikají žádné toxické plyny. Díky speciálním aditivům se dosáhlo hodnocení polykarbonátů z hlediska požárního stupněm C1 – neskapávající. Kopie zkušebních osvědčení jsou k dispozici.

8. zvuková izolace

9. odolnost proti slunečnímu ÚV záření

Desky LEXAN® mají oboustranný ochranný filtr proti UV záření (mimo desek o TL 4,5 mm).  Tato patentem chráněná povrchová úprava vnější vrstvy plotny poskytuje téměř dokonalou ochranu proti nežádoucím vlivům ultrafialové části slunečního záření, které způsobuje stárnutí materiálů. Jeho kvalitě nasvědčuje i velmi vysoká poskytovaná záruka a to na dobu 10 let. Simulované testy nahrazující desetileté stárnutí dokázaly, že barevné změny ploten LEXAN® a snížení propustnosti světla jsou prakticky zanedbatelné.

10. hmotnost

Desky LEXAN® se díky komůrkovému provedení vyznačují velmi nízkou hmotností (viz tabulka hodnot) a tím umožňují jednak snadnou manipulovatelnost a montáž, ale především má tato vlastnost výhodu z hlediska statiky, tedy vlastního zatížení konstrukce. Hmotnost a použitelnost dlouhých pásů zmenšují mohutnost a tím i náklady na podpůrnou konstrukci.

   zpět na obsah

IV. SKLADOVÁNÍ A PŘEPRAVA

Skladování

Dutinkové desky se dodávají od výrobce na dřevěných paletách. Doporučuje se skladovat materiál na místech chráněných před slunečním zářením. Zahřátí by mohlo způsobit obtížnější odstranění fólie, popř. u velké kumulace tepla i jiné poškození desek. Při venkovním uložení je nutné desky zakrýt bílou PE-fólií. Je žádoucí desky skladovat v suchých prostorách bez velkých teplotních rozdílů a chemických vlivů. Desky se ukládají plošně a ne přímo na zem. Při skladování dutinkových desek je nutné uzavření čel, aby nedošlo k vniknutí nečistot a vlhkosti do dutin.

----

Desky LEXAN® THERMOCLEAR® je nutné skladovat na dřevěných podložkách - paletách v horizontální poloze a na místech, kde je zajištěno, že desky nebudou pod přímým vlivem povětrnostních podmínek (slunce, déšť,vítr, sníh, mráz), což je například suchá uzavřená hala, nebo vhodný přístřešek. Není možné skladovat desky na volném prostranství.

1. Desky skladujeme na originálních paletách v horizontální poloze a do samotného použití neodstraňujeme transportní bílou PE plachtu, ve které je paleta zabalena. Tato plachta chrání materiál před možnými nežádoucími vlivy (manipulace, lidský faktor, zloději).

2. Desky skladujeme na místech, kde je vyloučen přímý styk s dešťovou vodou, tak, aby voda nemohla proniknout do dutin uvnitř desek, nebo aby nedošlo k tvorbě vlhkosti uvnitř dutin.

3. Desky je třeba chránit před přímým vlivem slunečního záření, aby nedošlo k znehodnocení ochranné fólie desek, nebo přímo k jejímu „spečení“ s deskami.

4. Palety je možné stohovat za předpokladu, že bude dodržena bezpečnost práce a jednotlivé palety mezi sebou budou proloženy vhodným měkkým materiálem, který zaručí, že se nepoškodí vrchní desky ze spodní palety.

5. Po zabalených paletách, nebo jednotlivých deskách je zakázané chodit v obuvi .

6. Při manipulaci s paletami vysokozdvižným vozíkem je nutné, aby vidle tohoto vozíku měli minimálně délku stejnou jako je šířka palety.

7. Při manipulaci s paletami pomocí jeřábu je důležité zabezpečit vázací prostředky vhodnými ochrannými předměty, aby nedošlo během zvedání palet k sevření desek mezi tyto vázací prostředky.
----

2. přeprava

Při dopravě se desky uloží tak, aby se vzájemně nedřely, a aby nedocházelo k poškozování rohů a hran. Jiné zboží a předměty se na desky nesmí při přepravě pokládat.

3. manipulace

Vzhledem k velmi nízké hmotnosti lze manipulaci uskutečňovat i ručně.

   zpět na obsah

V. MONTÁŽ

Montážní návod na přestřešení pergoly ke stažení

1. všeobecné montážní zásady

Pro stavbu s dutinkovými deskami LEXAN® je třeba dodržet následující zásady:

• podkladová konstrukce musí mít stabilní rozměry a musí splňovat statické podmínky pro dané zatížení

• všechny dutinkové desky je nutné zabudovat příčkami ve směru stékání vody (kanálky ve směru spádnice)

• minimální stavební sklon má být 5°, aby mohla voda dobře odtékat

• všechny použité těsnící prostředky, lepidla či jiné materiály se musí snášet s polykarbonátem (těsnící materiál z měkčeného PVC se nedoporučuje)

• u silikonových tmelů je nutné přihlédnout ke snášenlivosti tmelu a polykarbonátu a na přilnavosti k plastu

• při svislém uložení je třeba dbát na to, aby byla deska uchycena alespoň 1 příčkou

• šířka vzpěry pro uložení polykarbonátu (v místě spoje) musí být min. 50 mm (tento rozměr je dostačující z pohledu roztažnosti desky)

• krycí lišta v místě spojení dvou desk musí mít takové uchycení a těsnění, které umožní pohyb v důsledku roztažnosti materiálu

• při upevnění šrouby je nutné do plotny navrtat větší otvory, než je průměr použitého šroubu (musí se i zde počítat s teplotní roztažností), pod hlavu šroubu je tak nutné vložit dostatečně širokou podložku s vhodným těsněním

• plotny se upevňují na okrajích do předem připravených drážek nebo profilů do minimální hloubky 20 mm

• dutinkové desky se upevňují vždy kluzně, aby po montáži nenastalo žádné pnutí

• plochy, na kterých je polykarbonát uložen, a které nejsou z vnější strany překryty lištou, musí být bílé, aby nedocházelo k přehřátí od podkladní ploch

• otevřené kanálky na okrajích plotny je nutné uzavřít na horní i spodní straně vhodnou těsnící páskou

• jakákoli úprava ploten je možná i přímo na staveništi a to běžnými řemeslnickými pomůckami


2. pracovní postup

• z rámů (nových či původních) nebo ze zasklívacích profilů odstraňte nečistoty
• odměřte vnitřní rozměr zasklívaného rámu, t.j. maximální vzdálenost protilehlých zasklívacích drážek
• z každých naměřených 1000 mm délky a šířky plotny odpočítejte 3 mm na tepelnou roztažnost
• plotnu upevněte na plochou podložku, aby se při řezání nepohybovala a poté odřežte běžnou kotoučovou pilou podle naměřených rozměrů zmenšených o korekci pro roztažnost
• na rám a zasklívací profil upevněte gumové těsnění gumový profil nebo jednostrannou samolepící pásku
• z okrajů plotny (cca 5 cm) odstraňte ochrannou fólii
• plotnu umístěte do rámu a následně zafixujte zasklívacím profilem
• pokud použité gumové těsnění nedosahuje dokonale na nerovné rámy, doporučuje se použít na dotěsnění netvrdnoucí silikonový tmel
• z celé plochy odstraňte ochrannou fólii, umyjte plotnu jemným mýdlovým roztokem a vyleštěte měkkou látkou
• pokud je nutné desky ohýbat je to možné provést i za studena

3. řezání

Řezání  lze uskutečnit běžnými jemnozubými nástroji (děrovkou, obloukovou,přímočarou ruční nebo okružní pilou). V případě řezu je vhodné používat řezné nástroje s jemnými zuby nebo takové, které jsou přímo určeny k dělení plastů. Důležité při tom je, aby dutinková deska byla dobře uložená a nevibrovala. Odpadávající třísky se odstraňují čistým tlakovým vzduchem. Otevřené čelní strany se na ochranu proti prachu a nečistotám opět zalepí.

4. vrtání

K vrtání lze použít běžné ocelové spirálové nebo kuželové vrtáky. Tříska se musí opětovně odstraňovat. Vyvrtaný otvor musí být vzdálen od okraje desky minimálně 40 mm. Kromě toho má být otvor o 50% větší než je průměr šroubu, aby se deska mohla vlivem teploty roztahovat a smršťovat.

5. tvarování

6. uzavření čelních stran

Čelní strany dutinkových desek musí být před osazením vždy uzavřeny vhodnou lepící páskou. Lepící páska je chráněna plastovým "U" nebo hliníkovým "U" profilem. To vše slouží k tomu, aby se do dutin nedostala žádná nečistota a také aby se snížila tvorba kondenzátu.

7. ochranná fólie

Dutinkové desky se dodávají s oboustrannou ochrannou fólií. Fólie má bránit poškrábání desky při manipulaci a zpracování a musí se odstranit ihned po usazení desky. Všechny dutinkové desky jsou z výroby na obou koncích uzavřeny lepící páskou.

8. bezpečnost práce

Při chůzi po uložených dutinkových deskách je třeba vždy použít jako nášlapnou plochu prkno nebo jiný vhodný materiál.

Při vlastní montáži, řezání a manipulaci je třeba dbát zvýšené ochrany očí.

Při manipulaci s velkými plochami desek je třeba dbát zvýšené opatrnosti vhledem k možnému vytvoření vysokého tlaku způsobeného větrem.

   zpět na obsah

VI. ÚDRŽBA

Plotny Lexan Thermoclear prakticky není nutné udržovat. V prašném prostředí se však doporučuje čistit dutinkové desky 2x za rok a to jednoduše umýváním slabými mýdlovými roztoky, měkkou houbou nebo látkou. Gumové stěrky jsou nevhodné. Je zakázané použití saponátů, ředidel či jiných chemicky agresivních nebo mechanických čistících prostředků. Nikdy nestírejte povrch ploten škrabkami, žiletkami nebo jinými  ostrohrannými předměty.
