Technický list Lexan Thermoclick

Lenka Švirgová, tel. + 420 518 335 216, mobil: +420 734 346 996, email: [email protected], 696 66 Sudoměřice nad Moravou, Potoční 302 (areál ZD)

CESTY K ÚSPORÁM TEPELNÉ A SVĚTELNÉ ENERGIE
(k = 4 až 1,4 W.m^-2.K , až 90 % prostupnost světla)
plnohodnotná náhrada profilu PANLUX, COPILIT, LUXFER

Lexan® polykarbonát je jedinečný technický termoplastický materiál s vynikajícími mechanickými, optickými a termickými vlastnostmi.
Extrudované desky Lexan® Thermoclick^TM tvoří energeticky úsporný systém zasklívání stěn a světlíků na výrobních halách, obchodních centrech, sportovištích a jiných rovných plochách, kde je třeba prosvětlit interiér a udržet vnitřní klima.

Všechny desky Lexan ® Thermoclick^TM jsou opatřeny jednostrannou ochrannou vrstvou, která chrání desky před ultrafialovým zářením a tak zabraňuje znehodnocení materiálu, které způsobuje sluneční UV záření. Desky musí být vždy instalovány tak, aby byl tento ochranný filtr z venkovní strany.

Na desky Lexan® Thermoclear ® poskytuje výrobce GE Plastics desetiletou záruku. Při správné manipulaci, montáži a ošetřování desek se záruka vztahuje na optické a fyzikální vlastnosti. Desky si dlouhodobě zachovají pevnost, barevnost, vysokou propustnost světla a odolnost proti počasí. Podrobné informace naleznete na samostatné stránce - Záruční podmínky pro Lexan® Thermoclear®

Dutinkové desky se dodávají od výrobce na dřevěných paletách. Doporučuje se skladovat materiál na místech chráněných před slunečním zářením. Zahřátí by mohlo způsobit obtížnější odstranění fólie, popř. u velké kumulace tepla i jiné poškození desek. Při venkovním uložení je nutné desky zakrýt bílou PE-fólií. Je žádoucí desky skladovat v suchých prostorách bez velkých teplotních rozdílů a chemických vlivů. Desky se ukládají plošně a ne přímo na zem. Při skladování dutinkových desek je nutné uzavření čel, aby nedošlo k vniknutí nečistot a vlhkosti do dutin.

----
Desky LEXAN® ThermoclickTM je nutné skladovat na dřevěných podložkách - paletách v horizontální poloze a na místech, kde je zajištěno, že desky nebudou pod přímým vlivem povětrnostních podmínek (slunce, déšť,vítr, sníh, mráz), což je například suchá uzavřená hala, nebo vhodný přístřešek. Není možné skladovat desky na volném prostranství.

1. Desky skladujeme na originálních paletách v horizontální poloze a do samotného použití neodstraňujeme transportní bílou PE plachtu, ve které je paleta zabalena. Tato plachta chrání materiál před možnými nežádoucími vlivy (manipulace, lidský faktor, zloději).

2. Desky skladujeme na místech, kde je vyloučen přímý styk s dešťovou vodou, tak, aby voda nemohla proniknout do dutin uvnitř desek, nebo aby nedošlo k tvorbě vlhkosti uvnitř dutin.

3. Desky je třeba chránit před přímým vlivem slunečního záření, aby nedošlo k znehodnocení ochranné fólie desek, nebo přímo k jejímu „spečení“ s deskami.

4. Palety je možné stohovat za předpokladu, že bude dodržena bezpečnost práce a jednotlivé palety mezi sebou budou proloženy vhodným měkkým materiálem, který zaručí, že se nepoškodí vrchní desky ze spodní palety.

5. Po zabalených paletách, nebo jednotlivých deskách je zakázané chodit v obuvi .

6. Při manipulaci s paletami vysokozdvižným vozíkem je nutné, aby vidle tohoto vozíku měli minimálně délku stejnou jako je šířka palety.

7. Při manipulaci s paletami pomocí jeřábu je důležité zabezpečit vázací prostředky vhodnými ochrannými předměty, aby nedošlo během zvedání palet k sevření desek mezi tyto vázací prostředky.
----

Při dopravě se desky uloží tak, aby se vzájemně nedřely, a aby nedocházelo k poškozování rohů a hran. Jiné zboží a předměty se na desky nesmí při přepravě pokládat.

zpět na obsah

Všechny desky Lexan ^® mohou být dodávané i v nestandardních šířkách, délkách a barvách. Také v nestandardních cenách, garancích dodávek a ostatních podmínkách prodeje.

Typické vlastnosti:

Vlastnost	Metoda testu	Jednotka	LTC40/4X
Fyzikální
Hmotnost		g/m²	4000
Útlum hluku	DIN 52210	dB	≤ 21
Optické
Světelná propustnost ± 3 %	ASTM D 1003
Čirý (112)		%	40
Propustnost slunečního záření	DIN 67507
Čirý (112)		%	56
Koeficient stínění
Čirý (112)		%	0,63
Tepelné
K – hodnota	NEN 2444	W/m2.K	1,5
Koeficient lineární tepelné roztažnosti	DIN 53752	m/m.°C	7x10^-5
Doporučená maximální teplota použití	UL746B	°C	- 40 až + 100
Mechanické
Nárazová odolnost (simulovaný test ledovce, 20 mm plastická koule)	TNO Test	m/s	≤ 40

Instalace:

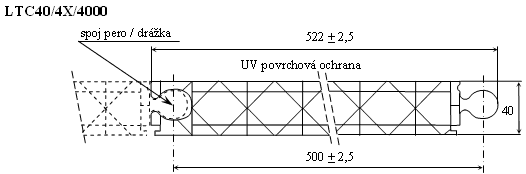

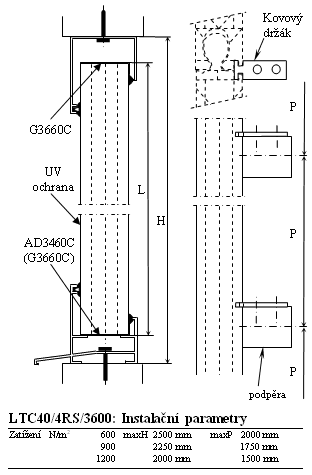

Lexan® Thermoclick^TM představuje deskový systém se zásuvným spojem pero - drážka a vytváří z venkovní strany na pohled jednolitou plochu zasklívání. Desky jsou na okrajích zachyceny v profilovém hliníkovém systému. Na vnitřní straně jsou v závislosti od výšky zasklení a zatížení podepřeny vhodným profilem a zachyceny pomocí kovového držáku za oboustranně vytvarovanou drážku ve spoji mezi dvěma deskami. Podrobnosti instalace žádejte od dodavatele

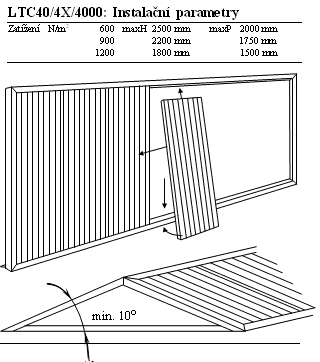

Desky Lexan ® ThermoclickTM jsou určeny na ploché zasklení kolmých i šikmých ploch. Při šikmé aplikaci je třeba dodržet minimální sklon 10° a spoje mezi deskami utěsnit ve vytvarované drážce neoprénovou páskou nebo silikónovým tmelem. V závislosti od zatížení větrem a sněhem je přípustná maximální délka desek L = H - 42 (mm), nebo maximální rozstup podpůrných profilů H. Desky se na podpůrný profil ze zadní strany zajistí pomocí kovové příchytky, která se vkládá do drážky v deskách. Před samotnou instalací desek Lexan® ThermoclickTM je nutné očistit hrany po rezy, z kanálků stlačeným vzduchem odstranit nečistoty a na okrajích horní i dolní strany utěsnit vhodnou těsnící páskou, například Multifol:

Do zasklívacího otvoru se připevní hliníkové profily,ve kterých je z venkovní strany nasazené gumové těsnění. Připravené desky se nasunou do horního profilu, sklopí se a spustí i do dolního profilu, a potom se zasunou drážkou na pero předcházející desky (jak ukládáme první desku, ta se zasune do bočního hliníkového profilu). Podobně postupujeme, až když otvor nevyplníme téměř celý. Když zůstane nevykrytá plocha o šířce X > 544 mm a zároveň X < 1000 mm, odřežeme z další desky tou část, na které je pero tak, aby zůstala deska s drážkou o šířce W = X-544 mm a zasuneme ji do otvoru a na doraz do celé tloušťce volného bočního profilu. V zasklívané ploše vznikne otvor přesně na poslední desku, kterou nasadíme do profilů a nasuneme drážkou na pero poslední desky. Potom pomocí přípravku povytáhneme zřezanou desku (W) z bočného profilu a zároveň ji drážkou nasouváme do předcházejících desek. Vytvoříme tak souvislou zasklenou plochu. Nakonec nasuneme gumové těsnění na profily i ze zadní strany, případně, jak je to nutné, desky ze zadní strany podepřeme podpěrami a zajistíme příchytkami.

Sudoměřice nad Moravou 302 [email protected], tel. ústředna: 518 335 333-5, tel.: 518 335 216

Výrobní sortiment LT2UV32/5X/3800
Šířka:	500 ± 2,5 mm
Tloušťka	40 ± 0,8 mm
Délka:	6000 mm (7000 mm)
Barva:	čirá , opál
