Antimagnetické bytové vodoměry BONEGA® a příslušenství

Uživatelské a technické přednosti: vysoká přesnost a citlivost

Vodoměry BONEGA® svojí citlivostí a přesností významně přispívají ke spravedlivějšímu rozúčtování spotřeby vody , Zásadně snižují rozdíly v měření mezi patou objektu a součtu bytových vodoměrů. V současné době jde o jeden z nejpřesnějších bytových vodoměrů ve své třídě.

Obsah stránky

1. Velmi vysoká přesnost měření

2. Třída přesnosti "B" v obou polohách

3. Velmi vysoká citlivost pro rozběh měření

4. Vysoká spolehlivost

5. Ochranný, neprůhledný plastový kryt s odklápěcím víčkem

6. Snadné a podrobné odečítání

7. Povrchová antikorozní ochrana

8. Garantovaná zdravotní nezávadnost

9. Plastové sítko na vstupu

10. Lehký chod

11. Snadná fixace proti pootočení při montáži

12. Pomocná stupnice

13. Vysoká odolnost

14. Dálkové odpočty

15. Možnost impulsního měření

16. Repase vodoměrů

17. Rozúčtování spotřeby vody a montáže

18. Školení

19. Dlouhá životnost

20. Servis a náhradní díly

Další informace

Ke stažení:

Ceník

Jak předejít konfliktům při rozúčtování vody

Protokol o zkoušce

Potvrzení o provádění oprav vodoměrů


Příbuzné informace:

Technické parametry

Jak zabránit ovlivnění vodoměru

Obchodní přednosti

Srovnání antimagnetických vodoměrů na českém trhu

Objednávka k vytištění

Použití, skladování, údržba a montáž

Jak předejít konfliktům při měření spotřeby vody v bytech

Záruční podmínky

Informace o reklamaci

Certifikáty, kalibrační listy a atesty

Odborné dotazy

Odborné dotazy k problematice metrologie



1.  Velmi vysoká přesnost měření

Podle nezávislých testů Vak jsou
vodoměry BONEGA® nejlepší na českém trhu.

Po důkladně provedeném srovnání kvality čtyř nejprodávanějších suchoběžných vodoměrů v ČR jsme byli vyhodnoceni jako nejlepší.  Šlo především o srovnání přesnosti měření, rozběhového průtoku, hygienických požadavků, atd.

Zdroj: VaK, 2004

Rozdělení vodoměrů podle přesnosti

Vodoměry se podle přesnosti měření dělí do tříd A,B,C – nejméně přesné A, nejvíce přesné C. V praxi se v bytech používají téměř výlučně vodoměry třídy „B“, případně třídy „A“. Vodoměry ve třídě přesnosti „C“ jsou díky velmi vysoké ceně málo využívané.



Všechny vodoměry BONEGA® patří do třídy B, ale jejich parametry se velmi těsně přibližují k nejpřesnější třídě „C“, čímž velmi výrazně předčí řadu konkurentů. Metrologická stálost vodoměrů BONEGA je dána především vhodnou konstrukcí turbíny a obou regulačních desek.



Jak poznáte v jaké třídě přesnosti měří váš vodoměr?

Povinností každého výrobce je uvést třídu přesnosti na ciferníku (v horizontální i vertikální poloze - podrobný popis níže).

Důkazy přesnosti měření lze vždy vyčíst z kalibračních listů.



Rozdíly mezi metrologickými třídami jsou až několikanásobné (viz. tabulka). Kromě toho však existují i velmi významné rozdíly mezi vodoměry ve stejné třídě.

Srovnání parametrů pro nejpoužívanější průtoky v metrologických třídách A,B,C:
Značka Průtok Třída A pro DN 15(1/2") Třída B pro DN 15(1/2") Třída C pro DN 15(1/2") Třída A pro DN 20(3/4") Třída B pro DN 20(3/4") Třída C pro DN 20(3/4")
Qmin minimální průtok (l/hod) 60 30 15 100 50 25
Qt Přechodový průtok (l/hod) 150 120 22,5 250 200 37,5
0,2 Qn 20 % nominálního průtoku (m3/hod) 0,3 0,3 0,3 0,5 0,5 0,5
0,3 Qn 30 % nominálního průtoku (m3/hod) 0,45 0,45 0,45 0,75 0,75 0,75
0,5 Qn 50 % nominálního průtoku (m3/hod) 0,75 0,75 0,75 1,25 1,25 1,25
Qn nominální průtok (m3/hod) 1,5 1,5 1,5 2,5 2,5 2,5
Qmax  maximální průtok (m3/hod) 3 3 3 5 5 5

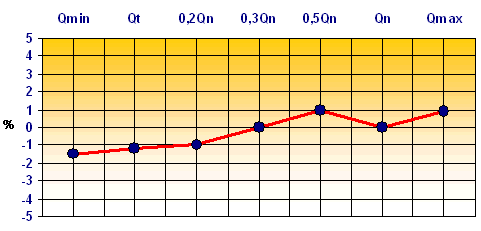

Graf průběhu přesnosti měření v  jednotlivých průtocích:



Vysvětlivky:  Qmin = minimální průtok (l/hod),  Qt  = Přechodový průtok (l/hod), 0,2 Qn = 20 % nominálního průtoku (m3/hod), 0,3 Qn = 30 % nominálního průtoku (m3/hod), 0,5 Qn = 50 % nominálního průtoku (m3/hod), Qn = nominální průtok (m3/hod), Qmax  = maximální průtok (m3/hod)



Čím vyšší přesnost měření, tím tedy vyšší pravděpodobnost, že rozdíl v náměrech patního a součtu bytových vodoměrů bude minimální.



Tyto důkazy lze vyčíst z EHS certifikátů, z Rozhodnutí o schválení typu měřidla TCM a z kalibračních listů.



2. V obou montážních polohách třída přesnosti "B"

Při montáži se nemusíte ohlížet
na volbu montážní polohy.

Vodoměry BONEGA® dosahují jako jedny z mála v Evropě třídy přesnosti „B“ v obou montážních polohách. Této mimořádná přednosti je dosaženo vhodnou konstrukcí spodní (mokré) části vodoměru.

Konkrétní vylepšení:

Je známou skutečností, že bytové vodoměry usazené ve svislé montážní poloze obvykle vykazují horší přesnost měření než v horizontální poloze (největší vliv na to má uložení turbíny).



S jakou přesností měří váš dosavadní vodoměr?

Povinností každého výrobce je uvádět třídu přesnosti měření přímo na ciferník a to zvlášť pro horizontální polohu („H“) a zvlášť pro vertikální („V“). U starších vodoměrů lze najít označení pouze jedním písmenem (shodná třída v obou polohách), což již dnes ale neodpovídá evropským požadavkům.

Většina vodoměrů na trhu má pro polohu „H“ obvykle třídu B (H-B) a pro polohu „V“ – nejhorší třídu A (V-A). Obecně platí, že má-li vodoměr vyšší třídu přesnosti v náročnější svislé poloze, bude ještě přesnější ve vodorovné.



Například:



a) je-li na vodoměru uvedeno B-H  A-V znamená to, že  ve svislé poloze má vodoměr nejhorší třídu A a ve vodorovné třídu B. V tomto provedení je převážná většina vodoměrů používaných v Evropě.


b) je-li je-li na vodoměru uvedeno pouze písmeno A, znamená to, že v obou montážních polohách dosahuje vodoměr pouze nejhorší přesnosti měření A



Důkaz velmi vysoké přesnosti a citlivost měření vodoměrů BONEGA® Pro třídu B v obou montážních polohách je ve výsledcích měření (viz. kalibrační protokoly ke stažení) a také v EHS certifikátech a v Rozhodnutích o schválení typu měřidla TCM.



Porovnejte si přesnost vodoměrů BONEGA® s ostatními značkami.



3. Velmi vysoká citlivost pro rozběh měření (rozběhový průtok)

U jiných výrobců může vodoměrem protéct ročně až 254 000 litrů vody aniž by byly započítány.

Dalším velmi důležitým parametrem přesnosti vodoměru je to, při jakém skutečném minimálním průtoku (ne normou předepsaného Q min ) se začne počitadlo rovnoměrně otáčet (ne trhaně) a tedy přesně registrovat průtok vody.



Nejde tedy o normou stanovený minimální průtok Q min ,



Normou stanovený minimální průtok pro 1/2“ provedení vodoměrů pro třídu B je 30 litrů za hodinu

Třída A dovoluje dokonce až 60 litrů za hodinu (viz. přesnost měření v montážních polohách)


Jednoduše řečeno:

nakape-li u uživatele (vědomě, či nevědomě) za hodinu 29 litrů, jeho vodoměr to nemusí vůbec zaregistrovat, i když je ve třídě přesnosti B. Ročně tedy objem nezapočítané vody může činit až 254 040 litrů = 254 m3. Ve třídě A (59 litrů za hodinu) tomu odpovídá 516 840 litrů ročně.



Někteří uživatelé toho bohužel vědomě zneužívají, čímž vznikají neúměrné rozdíly v rozúčtování mezi spotřebiteli samotnými.

Nevědomě k neregistrování průtoku dochází u méně kvalitních vodoměrů vždy v počáteční fázi pouštění vody nebo při uzavírání přívodu vody (které se jistě děje mnohokrát za den) a také při netěsnostech ventilů (kapání vody).

Bytové vodoměry BONEGA® jsou i v tomto parametru naprosto mimořádné.

Skutečný rozběhový průtok vodoměrů BONEGA®  je pod 6 litrů za hodinu

- v rozmezí 5 až 6 l, tedy i lepší než požaduje třída C (min. 15 l/hod). Citlivost na rozběh tedy garantujeme v lepších parametrech než předepisuje nejvyšší třída.



4. Vysoká spolehlivost

Na vodoměry BONEGA® poskytujeme dlouhou záruku (5 let).

Spolehlivost je dána především:

Přednastavovací stolice

Tlaková stolice



5. Ochranný, neprůhledný plastový kryt s odklápěcím víčkem

Přesné a snadné odpočty
  • Horní část vodoměru je vybavena odklápěcím víčkem, které chrání průhlednou plastovou odečítací plochu ciferníku před znečištěním (obvyklé především v technologických šachtách)
  • Víčko je přesně fixováno tak, aby byl pant vždy v horní poloze ciferníku

  • Odklápěcí víčko má aretaci v horní poloze, což velmi usnadňuje odpočty i při vertikálně uloženém vodoměru
  • Celá vnější krytka je nerozebíratelně  spojena s průhledným krytem strojku

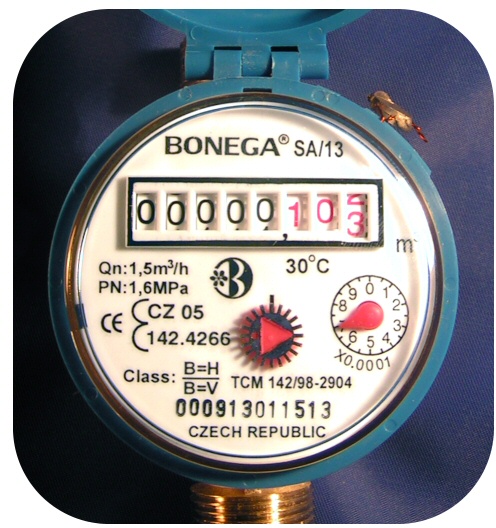

6. Snadné a podrobné odečítání



Přehledné odečítání s přesností až na dvacetiny litru
  1. Odečítání stavu počitadla je možné na bubínku na tři desetinná místa (tedy s přesností na litry). U jiných vodoměrů je obvyklé odečítání jen na m3 nebo dokonce nepraktické odečítání z několika rotačních stupnic.

  2. Černé číslice označují m3

  3. Červené číslice popisují načtené litry

  4. Číslice bubínkového počitadla jsou velké (výška průzoru je 6 mm a samotných číslic 4 mm)

  5. Horní část ciferníku má možnost natočení až o 370 stupňů, což umožňuje snadné čtení ve všech montážních polohách

  6. Kryt počitadla je z průhledného plastu

  7. Pro velmi přesné měření až na dvacetiny litru (0,05 litru) slouží pomocný číselník s rotační ručičkou

zvětšit obrázek

7. Povrchová antikorozní ochrana

Prodloužená životnost
  • Těleso vodoměru je povrchově poniklováno, čímž se zcela zabrání povrchové korozi
  • Poniklováný povrch je také dalším estetickým prvkem podtrhujícím moderní design
  • Pokud jsou výrobky jen z mosazi, dojde u nich časem především ve vlhkém prostředí k  nerovnoměrnému tmavnutí (vytváří se povrchu doslova "fleky")



8. Garantovaná zdravotní nezávadnost

Vodoměry BONEGA® odpovídají
přísným hygienickým požadavkům



9. Plastové sítko na vstupu

Zabraňuje zablokování turbíny vodoměru nečistotami
  • Ochrana před hrubými nečistotami
  • Zamezuje proniknutí většího tělesa k turbíně, kde by mohlo dojít až k zablokování otáčení



10. Lehký chod

Dlouhá životnost a přesné měření



11. Snadná fixace proti pootočení při montáži

Není třeba používat složité montážní přípravky
  • Fixace proti pootočení vodoměru při montáži šroubení je možná pomocí otevřeného klíče č. 21
  • Zamezuje poškození počitadla při montáži (ulomení zajišťovacího kroužku nebo porušení plomby) a tedy nákladnému "přecejchování".

  ¨

12. Pomocná stupnice

Rychlejší cejchování

  • Velmi usnadňuje nastavování opravnám a cejchovnám
  • Stupnice je označena uprostřed "O" a od ní vlevo "-" a vpravo "+" symetrickými zářezy

  ¨



13. Vysoká odolnost

Umožňuje delší životnost



14. DálkovÉ odpočty

Vodoměry BONEGA® lze upravit
i pro systém dálkových odpočtů



15. Možnost impulsního měření

Umožňuje přesnější cejchování podle impulsního čísla
Fotometrické kolečko
  • Impulsní měření umožňuje středové fotometrické kolečko (růžice) s otvorem

  • Impulsní číslo pro nominální průtok Qn 1,5 m3/hod pro 1/2" vodoměry je 1125,00 ot/100 l

  • Impulsní číslo pro nominální průtok Qn 2,5 m3/hod pro 3/4" vodoměry je 712,74 ot/100 l

  ¨

16 . Repase vodoměrů

Vodoměry BONEGA® umožňují až několikanásobné repase.

Repase se provádějí povinně po 5 letech u vodoměrů na teplou vodu i studenou vodu. Jejím účelem je generální oprava a znovuověření přesnosti měření.



Zajišťujeme je:

  1. výměnným způsobem kus za kus
  2. jen repasí

Tyto repase provádí především naše smluvní pracoviště Brněnské vodárny a kanalizace a.s., - Opravna vodoměrů a Akreditovaná kalibrační laboratoř vodoměrů. Vzhledem ke kvalitě materiálů  stačí ve většině případů naše vodoměry důkladně vyčistit a provést výměnu "O" kroužku. Na vyžádání vám dodáme další kontakty jak na servisní pracoviště v ČR tak i v SR



Prosím přečtěte si: Potvrzení o provádění oprav vodoměrů



V poslední době lze však zaznamenat trend, kdy se již přestávají (stejně jako v západní Evropě) vyplácet opravy (repase) po 4 nebo 6 letech. Použité vodoměry se tak přímo nahrazují novými. Z bytových vodoměrů se tak postupně stává "krátkodobý" užitný předmět.



17. Rozúčtování spotřeby vody a montáže

Poskytujeme ucelený servis

V rámci České a Slovenské republiky jsme schopni zajistit jak montáže, tak i rozúčtování spotřeby vody či jiných energií prostřednictvím ověřených renomovaných firem.



Jde o poskytnutí uceleného servisu jako je:



18. Školení



Po území celé České a Slovenské republiky provádíme na požádání školení montážních a projekčních organizací.



19. Dlouhá životnost

Použití kvalitních materiálů zaručuje dlouhou životnost.  Vodoměry jsou tak vhodné i k několikanásobné repasi.




20. Servis a náhradní díly

V rámci servisních služeb provádíme také:



- záruční i pozáruční servis

- odkoupení jakýchkoli starých vodoměrů

- dodávky náhradních dílů z našich dostatečných zásob



Dodávané náhradní díly pro bytové vodoměry BONEGA
Objednávkový kód

Popis součástky

BONEGA® ND 01A Poniklované mosazné těleso vodoměru pro 1/2" vodoměr
BONEGA® ND 01B Poniklované mosazné těleso vodoměru pro 3/4" vodoměr
BONEGA® ND 02 Turbínka+magnet+vřeteno+rubínové ložisko
BONEGA® ND 03 Hlavní hřídelka (vřeteno) z nerezové oceli
BONEGA® ND 04 Spodní regulační deska
BONEGA® ND 05 Horní regulační deska s rubínovým ložiskem
BONEGA® ND 06A Těsnící "O"-kroužek pod horní regulační desku pro studenou vodu
BONEGA® ND 06B Těsnící "O"-kroužek pod horní regulační desku pro teplou vodu
BONEGA® ND 07 Plastové sítko
BONEGA® ND 08 Vymezovací plastový kroužek
BONEGA® ND 09 Mosazná zajišťovací matice
BONEGA® ND 10 "O"-kroužek pro utěsnění počitadla
BONEGA® ND 11 Samostatné průhledné víčko
BONEGA® ND 12A Odklápěcí ochranné plastové víčko (modré)
BONEGA® ND 12B Odklápěcí ochranné plastové víčko (červené)
BONEGA® ND 13 Strojek počitadla
BONEGA® ND 14A Zajišťovací kroužek (modrý)
BONEGA® ND 14B Zajišťovací kroužek (červený)
BONEGA® ND 15 Plomba
BONEGA® ND 16 Plombovací drát
Schéma vodoměru


1)    Poniklované mosazné těleso
2)    Turbínka+magnet+vřeteno+rubínové ložisko
3)    Hlavní hřídelka (vřeteno) z nerezové oceli
4)     Spodní regulační deska
5)    Horní regulační deska s rubínovým ložiskem
6)    Těsnící "O"-kroužek pod horní regulační desku
7)    Plastové sítko
8)    Vymezovací plastový kroužek
9)    Mosazná zajišťovací matice
10)  "O"-kroužek pro utěsnění počitadla
11)   Samostatné průhledné víčko
12)    Odklápěcí ochranné plastové víčko
13)    Strojek počitadla
14)   Zajišťovací kroužek












V případě zájmu o naše vodoměry se obraťte na váš
nejbližší nebo nás kontaktuje:


obchodní zástupce Ing. Jana Janečková mobil: + 420 604 207 548, email: [email protected], odbytové oddělení - Lenka Švirgová, tel. + 420 518 335 216, mobil: +420 734 346 996, email: [email protected], 696 66 Sudoměřice nad Moravou, Potoční 302 (areál ZD)
