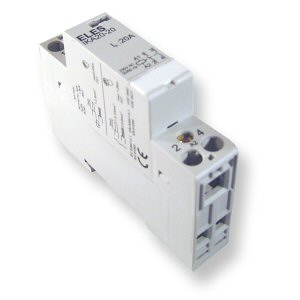

Modulové stykače IK

Modulové instalační stykače jsou určeny pro spínání a automatické řízení elektrických spotřebičů instalovaných v obytných domech, kancelářích, obchodech a nemocnicích.

Jsou zvlášť vhodné pro vypínání osvětlení, oběhových čerpadel, klimatizace, boilerů a podobných zařízení. Jsou taktéž určeny pro spínání a rozpínání jednofázových a třífázových elektrických motorů.

Vynikají svým tichým chodem.

Stykače mohou být upevněny v elektrických rozvodech na 35 mm široké profilované DIN liště (v souladu s EN 607 15).

Stykače IKD 20, IKD 25, IKD 40, IKD 63 jsou DC (stejnosměrné) stykače s přepěťovou ochranou a s usměrňovačem, který umožňuje DC a nebo AC napěťovou kontrolu.

Čtyřpólové pracovní (spínací, přímé) kontakty stykačů mohou být použity jako hlavní nebo jako přídavné kontakty. Pod označením IKA 20, IK 21, IKA 25 jsou uvedeny AC stykače (střídavý proud).

Speciální verze IKA/IKD 20/25 - R jsou s manuálním ovládacím mechanismem (funkce anulování).

Zapojovací schémata:

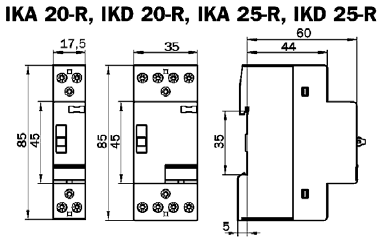

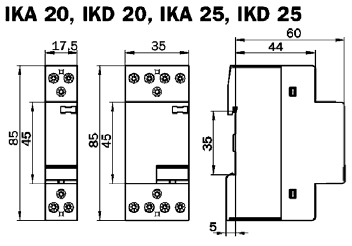

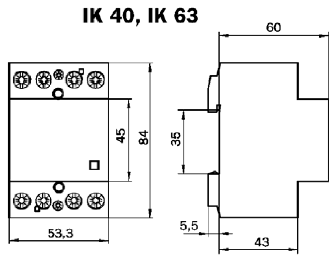

Montážní schémata:

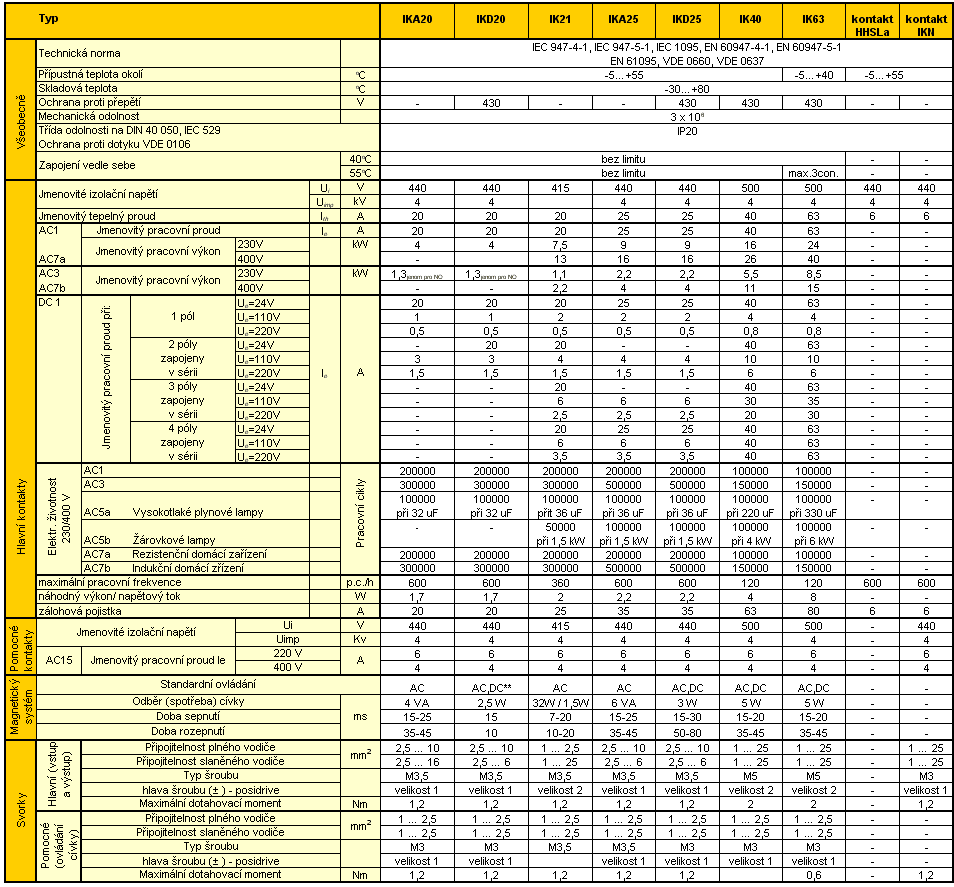

Stáhnout tabulku uzpůsobenou k tisku (42 kB)
