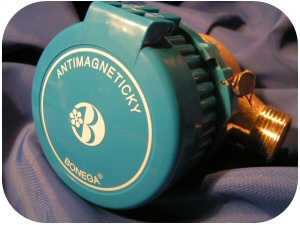

Antimagnetické bytové vodoměry BONEGA® a příslušenství

Ochranné prvky proti zablokování nebo ovlivnění vodoměru

1. blokace proti nekonečnému otáčení (odčítání do mínusu)

Nekonečné otáčení počitadla vodoměru bylo původně vymyšleno kvůli snadnému zjišťování stavu počitadla v různých montážních polohách. U většiny vodoměrů však lze bohužel tohoto otáčení zneužít k odčítání do mínusu .

Pokud vodoměrem neprotéká voda, turbína stojí, čímž klade odpor. Otáčení počitadlem ve "správném směru"  způsobí  zpětný chod a tedy ono odčítání (magnetická spojka zamezí otáčení hlavní hřídelky v počitadle). Mnozí uživatelé si to dokázali dokonce zmechanizovat, čímž dosahují až několika desítek otáček za minutu.

Abychom zachovali možnost snadného odečítání a přitom zabránili odčítání, vyvinuli jsme mechanismus, který umožňuje pouze vymezené otáčení (370 stupňů).

Podle námi dostupných informací jsou vodoměry BONEGA^® jediné, které tuto ochranu mají.

  zpět na obsah

2. Unikátní antimagnetická odolnost

Vodoměry BONEGA^® dodáváme ve dvou provedeních, co se antimagnetické odolnosti týče.

• Standardně antimagnetické vodoměry (označeny T nebo S)
• Ultra-antimagnetické vodoměry (označeny TA nebo SA)

Rozdíl spočívá ve vnitřních konstrukčních úpravách, které podstatně zvyšující antimagnetické stínění (antimagnetickou odolnost). Jedná se de facto o vnitřní antimagnetickou klec, která se skládá ze dvou speciálně upravených mezikroužků s velkou hmotností a velikostí (viz. obr).

Tyto úpravy se dělají proto, že existuje řada nepoctivých nájemců, kteří se snaží ovlivňovat vodoměry pomocí magnetů.

Podrobné vysvětlení

Na začátek je třeba uvést, že díky vyšší spolehlivosti se v současné době v bytech používají téměř výhradně suchoběžné vodoměry.

U těchto vodoměrů není spodní část propojena s počitadlem mechanicky hřídelkou (jak je tomu u mokroběžných vodoměrů) ale pomocí magnetické spojky. Nehrozí tak žádné průsaky či dokonce větší úniky vody přes horní regulační desku (jako tomu může být v případě opotřebení těsnění okolo hřídelky u mokroběžných typů). Přenos pohybu z turbíny na počitadlo zajišťuje u suchoběžných vodoměrů obvykle dvojice nebo čtveřice permanentních magnetů uložených v turbínce. Naproti ve spodní části hlavní hřídelky počitadla je obvykle další dvojice nebo čtveřice permanentních magnetů . Jakmile se turbína začne otáčet, začínají její magnety vlivem působení magnetických sil „strhávat“ magnety na hlavní hřídelce, čímž dochází k přenosu točivého pohybu turbínky na počitadlo.

Nejčastější zneužití spočívá v použití permanentního či jiného vnějšího zdroje magnetismu. Ten po přiložení k vodoměru ruší magnetické pole uvnitř. Dochází pak k trhavému chodu počitadla či jeho úplnému zastavení, přestože se turbínka stále otáčí.

Prevence

Výrobci se tomuto snaží předcházet pomocí různých antimagnetických úprav. Projeví se obvykle na vyšším spodním tělese, ochranné kleci uvnitř vodoměru a tím na nemalém zvýšení váhy vodoměru. Například rozdíl ve váze 1/2“ standardně antimagnetického a ultra-antimagnetického vodoměru BONEGA^® je 15 g.

Rozsah problému

Jedná se o celoevropský problém, což dokazuje i několikaletý zájem Evropské unie, která připravuje příslušnou normu (EN 14 154-3), kde se uvádí požadovaná minimální odolnost ve výši 10 kA/m. Doposud však nebyla stanovena žádná přesná metodika, jak tento parametr přesně měřit.

Metodika měření antimagnetické odolnosti

Jak se tedy ujistit, že vodoměry mají tuto ochrannou schopnost? Jak je taková odolnost měřitelná ? Jaké jsou rozdíly v této odolnosti mezi jednotlivými výrobci vodoměrů?


Tyto otázky jsme si již před několika lety kladli i my. Vzhledem k tomu, že uvedená norma je teprve ve stádiu návrhu, ale zákazníci již potřebují znát přesnou odolnost, zvolili jsme toto řešení.

byly obtížně definovatelné. Často se používalo jen velmi nepřesné rozměrové srovnání.

V roce 2003 jsme tedy zadali Slovenské technické univerzitě v Bratislavě vyvinout co nejpřesnější metodiku měření, založenou na plynulé regulaci magnetického toku, který přesně určí hodnotu v kA/m, kdy vodoměr začne proměřovat (trhavý pohyb počitadla) a hodnoty, kdy se měření  zcela zastaví.

Naše základní zadávací podmínky:

1. Vytvořit metodiku pro plynulé měření antimagnetické odolnosti vodoměrů, která musí:

• Jasně definovat opakovatelné postupy
• Zjišťovat vliv magnetismu ve třech různých směrech (horizontální, vertikální a pod úhlem 45 °)
• Končit výstupem, ve kterém musí být konkrétní hodnota odolnosti v kA/m, která bude definovat stav, kdy začíná nepřesné měření (tedy trhavý pohyb počitadla) a kdy dojde k úplnému přerušení měření (zastavení počitadla)
• Měřit antimagnetickou odolnost v podmínkách podobných běžnému použití, to je při průtoku vody v kritické hodnotě, což je 5 l/min (0,2 x Qn = 0,2 x 1.5 m³/h = 5 l/min) a v horizontální montážní poloze vodoměru
• Zajistit měření jak v magnetickém poli feritových permanentních magnetů, tak i magnetickém poli ve vzduchové mezeře jednosměrného elektromagnetu

2. Na základě našich 12 předložených konstrukčních variant antimagnetických úprav pro vodoměry BONEGA® vybrat do užšího výběru tři nejlepší

3. Srovnání provádět s vodoměrem se standardní antimagnetickou úpravou, s nulovou prvotní variantou antimagnetické úpravy a se třemi variantami z užšího výběru.

4. Výstupem z tohoto měření musí být doporučení volby nejlepší antimagnetické úpravy do vlastní sériové výroby

Po těchto konstrukčních úpravách a  testech se naplnil náš cíl:  nabízet magneticky co nejodolnější bytový vodoměr, který musí odolat minimálně dvojici největšího dostupného feritového permanentnímu magnetu na trhu.

Vodoměry BONEGA^® překračují požadavky evropské normy až o 1300%.

• Testování bylo dokončeno v první polovině roku 2004 (metodika i protokol je volně k nahlédnutí).

• Úpravy antimagnetické odolnosti byly provedeny tak, aby odolaly působení nám známému nejsilnějšímu (sice soukromým osobám jen stěží dostupnému) permanentnímu magnetu, který má hodnotu 44 kA/m jako samostatný a ve dvojici až  dokonce 72 kA/m.

• Provedená metodika, shodou okolností, vychází v jedné podmínce měření také ze stejné vzdálenosti (20 mm) od tělesa vodoměru s jakou počítá i návrh výše uvedené celoevropské normy, takže lze již nyní porovnávat.
• Výsledkem výzkumu různých variant je mimořádně vysoká ochrana bytových vodoměrů BONEGA^® proti zmagnetizování zvenčí.   Vodoměry BONEGA^® překračují požadavky evropské normy až o 1300% , díky čemuž se jedná o jeden z magneticky nejodolnějších vodoměrů v Evropě.

Vliv na cenu

Úprava má jen zanedbatelný dopad na zvýšení ceny.

Úprava má jen zanedbatelný dopad na zvýšení ceny.  Není již nutná dodatečná a velmi nákladná úprava pomocí vnější antimagnetické klece

Rozdíl mezi standardními antimagnetickými a ultra-antimagnetickými vodoměry BONEGA^®

Závěr:

• Antimagnetická odolnost je celoevropským problémem.
• V porovnání se starou metodikou i návrhem Evropské normy je naše metoda mnohem přesnější a objektivnější. Umožňuje přesně určit, kdy vodoměr začíná proměřovat a kdy se zastaví úplně.
• Díky tomu jsou provedené úpravy na vodoměrech BONEGA^® mimořádně účinné, odolají i dvojici největších permanentních magnetů dostupných na evropském trhu (44 kA/m jako samostatný a ve dvojici až 72 kA/m)
• Antimagnetická odolnost vodoměrů BONEGA^® je na celosvětové špici.
• Dokonce i standardně antimagnetický vodoměr BONEGA^®  má antimagnetickou odolnost vyšší než předepisuje návrh Evropské normy (má až 16 kA/m)
• Instalace antimagnetického vodoměru je levnější než případné dodatečné vnější úpravy.

Protokol o měření je z důvodu rozsáhlosti taktéž na samostatné stránce

  zpět na obsah

3. Ochranný neprůhledný boční plastový kryt

Další možností, jak vyřadit vodoměr z provozu, je boční navrtávání krytu číselníku a prostrčení předmětu, který zablokuje chod počitadla. K volbě správného místa je však potřeba vidět dovnitř, což průhledný kryt u jiných vodoměrů umožňuje. Tento mechanický zásah je sice nevratný, ale bohužel většinou také málo viditelný.


Bytové vodoměry BONEGA^®  mají boční kryt neprůhledný a neoddělitelně spojený s průhledným krytem strojku. Chrání tedy samotný strojek počitadla mechanicky i opticky.

  zpět na obsah

4. Zaplombování vstupního šroubení

Díky nevhodnému plombování lze některé vodoměry bez následného rozpoznání demontovat případně otočit o 180°. Plastové kolíky lze za jisté teploty „odplombovat“ a zase "zaplombovat", měděné drátky lze při troše cviku  vyvléci a navléci.

Proto se v poslední době doporučuje návrat ke klasickému plombování pomocí měděných lanek. Lanko se protáhne otvorem v matici šroubení a plombovacím otvorem na tělese vodoměru. Konce se pak provlečou olověnou plombou, která sevřením zajistí upevnění konců lanka proti vytažení. Do plomby je poté vytlačena registrovaná značka. K tomuto však musí být vodoměr uzpůsoben.


Bytové vodoměry BONEGA^®

• umožňují zaplombování vstupního šroubení při montáži přímo na vytvořený nálitek s otvorem na tělese vodoměru (fotografie uprostřed). Lze použít pro převlečnou matici šroubení jak s "otvorem" (fotografie vlevo), tak  i "ouškem" (fotografie vpravo).
• na rozdíl od doslova jen "omotání" lanka okolo tělesa jde o kvalitnější provedení, které se nedá zneužít
• toto řešení podstatně zlevňuje montáž (stačí jen krátké lanko s plombou)
• umožňují i zaplombování vstupního šroubení pomocí kvalitního plastového děleného kroužku s kolíkovou plombou (k tomu je však vhodné jen šroubení bez "oušek")
• zamezují dočasné demontáži či otočení vodoměru o 180 stupňů a tím zpětnému chodu

  zpět na obsah

5. Zaplombování počitadla

Vodoměr je chráněn pojistným kroužkem s plombou proti oddělení počitadla od spodní části, čímž nelze přerušit kontinuální načítání spotřeby vody, jak je to možné u některých vodoměrů.

• vhodně technicky řešený kroužek zajišťuje velmi těsné a přesné propojení spodního tělesa s počitadlem
• kroužek umožňuje snadné plombování měděným lankem přímo přes spoj (zámek) kroužku nebo jen přelepením plombovací známkou (méně bezpečný způsob)
• zajišťovací kroužek i po zaplombování má však možnost volně se otáčet (stále tedy umožňuje pohodlné zjišťování stavu)
